619 000 р.

Стенд ТНВД 12PSB - в наличии на складе в РФ!

Стенд для испытания топливных насосов высокого давления. Мощность двигателя 15 КВт, проверка 12 секций. Позволяет регулировать российские и импортные рядные и распределительные ТНВД. Стенд зарекомендовал себя как отличное решение для автосервисов, занимающихся ремонтом дизельных двигателей.

В комплекте со стендом ручной прибор для проверки механических форсунок, позволит проверить: давление начала впрыска; качество распыления топлива; герметичность запорного конуса иглы распылителя (по времени падения давления).

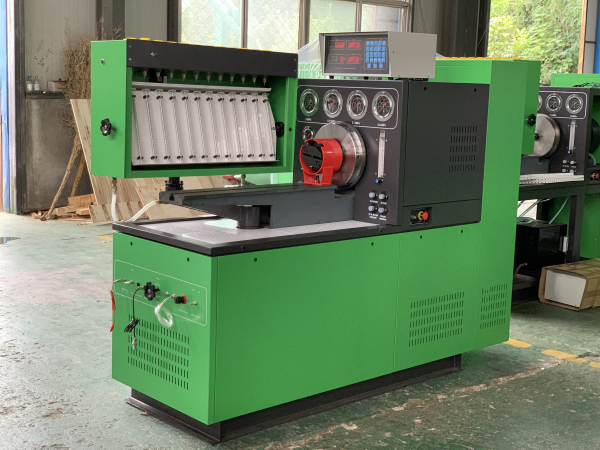

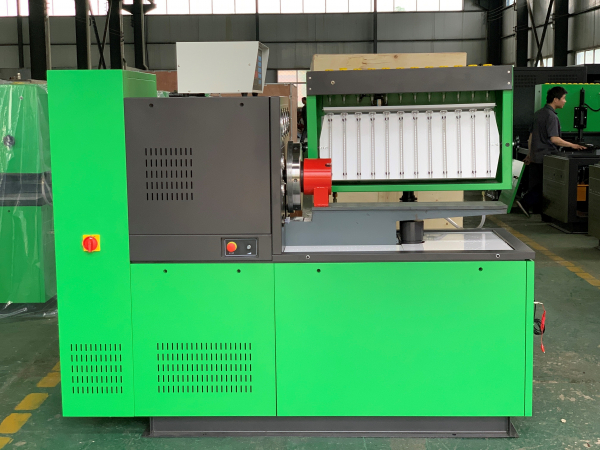

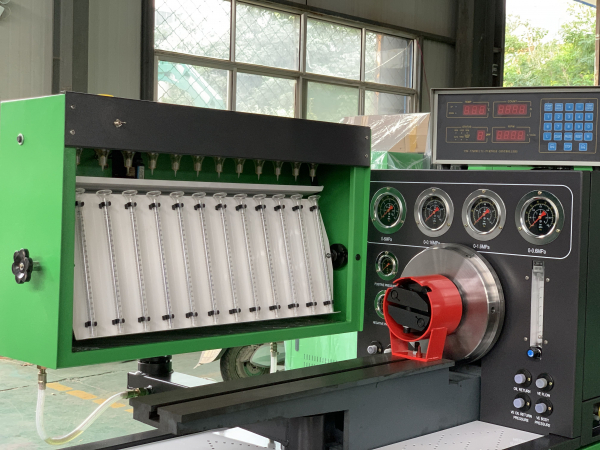

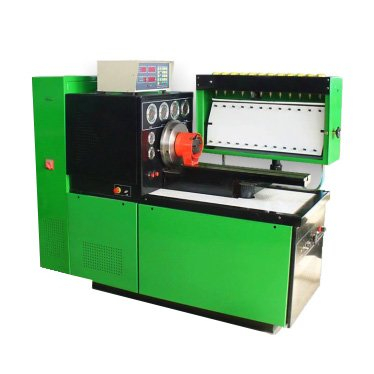

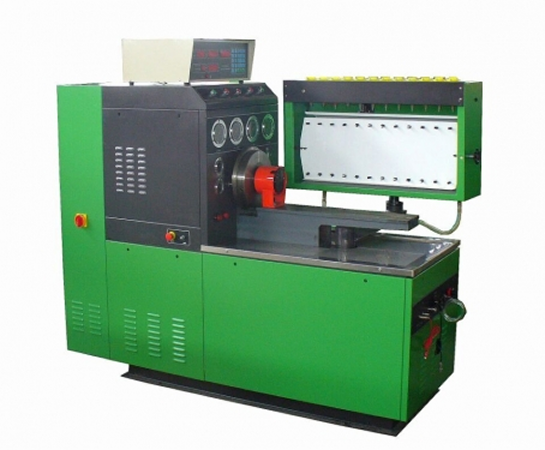

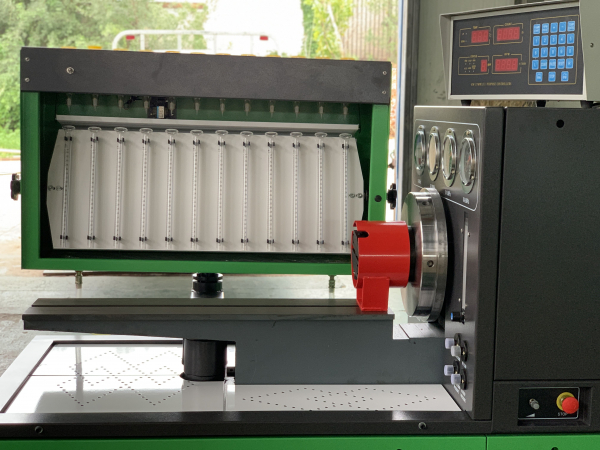

Описание топливного стенда 12PSB

Топливный стенд ТНВД 12PSB 15 КВт для регулировки топливных насосов высокого давления дизельных двигателей. Мощность двигателя стенда - 15 КВт, рассчитан на диагностику и регулировку ТНВД с количеством секций до 12. В отличие от стенда 12PSDW, не имеет маслостанции в базовой комплектации. Стенд позволяет регулировать как импортные, так и российские рядные и распределительные ТНВД. Производитель стенда: "NANTAI AUTOMOTIVE TECHNOLOGY Co., Ltd". Данный стенд поставляется нами клиентам с 2012 года и не имеет нареканий по качеству исполнения.

Типы рядных ТНВД, регулируемые на стенде 12PSB:

62 238 260 0550 5441 7408
7511 236 БЕ (НЕ) 236А 236М2 31/32 31Б
4УНТМ 62АТ 64НСП 18/22 6ДМ-21а BOSCH A, B, BW, K, M, MW, P А-01 МЛ
А-01 МТГ А-01М А-41Е ГАЗ-5424 Д-245.12 Д-440
Д-65 ДГР 200/750 ЗТ-645 КАМАЗ-740 КДЗ-744 ЛСТН
нНД СМД-31 смд-60 смд-64 СМД-72 Т
УТН ЯМЗ-236 ЗИЛ-0550

Также на стенде возможно регулировать все распределительные ТНВД производителей: Bosch, Lucas, Zexel, Denso, MOTORPAL.

На 12PSB возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.

Испытание и регулировка рядных топливных насосов высокого давления с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • частота вращения вала ТНВД в момент прекращения подачи топлива;
  • давление открытия нагнетательных клапанов;
  • угол начала нагнетания и конца подачи топлива.

Основные функции стенда 12PSB:

  • Равномерность подачи топлива секциями ТНВД;
  • Измерение углов подачи топлива секциями ТНВД;
  • Проверка оперативной характеристики регулятора скорости ТНВД;
  • Испытание характеристик ТНВД распределительного типа;
  • Испытание корректора по наддуву;
  • Измерение количества избыточного объёма ТНВД распределительного типа;
  • Источник напряжения постоянного тока (12/24В);
  • Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов;
  • Испытание ТНВД на герметичность;
  • Испытание ТНВД (помпы), включая насос.

Характеристики стенда 12PSB

1. Тип стационарный, электропривод

2. Кол-во одновременно испытываемых секций ТНВД - 12 шт

3. Диапазон воспроизведения: частоты вращения приводного вала - 0........4000 мин

4. Направление вращения привода - левое/правое

5. Потребляемая мощность электродвигателя, кВт - 15 кВт

6. Крутящий момент:- 1050-4000 мин 15 кВт 100,0-35,0 Нм

7. Программируемое количество циклов измерения (с шагом 1)- 10-1000

8. Объем испытатательной жидкости - 50 л

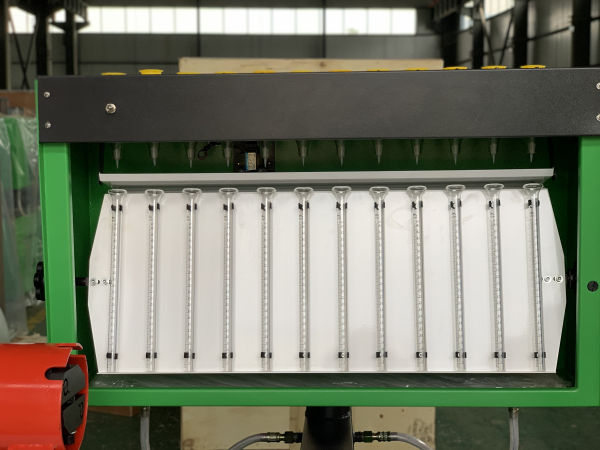

9. Емкость измерительных мензурок - 44 и 260 +/- 0,25 мл

10. Максимальная сила тока - 39,5 А

11. Мощность нагревателя испытательной жидкости в баке - 1000 Вт

12. Питание от сети переменного тока:

13. Напряжение, В - 380

14. Кол-во обслуживаемого персонала, чел - 1

15. Габаритные размеры в упаковке (Д х Ш х В), мм - 2100 х 1100 х 1670

16. Масса брутто, кг - 800

17. Масса нетто, кг - 750

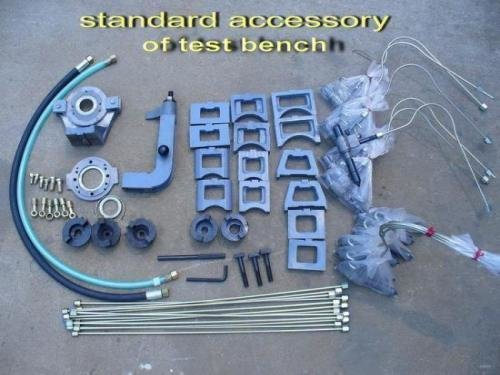

Комплектация стенда 12PSB

1. Кронштейн для установки рядных ТНВД;

2. Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z);

3. Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma;

4. Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B);

5. Кронштейн для установки рядных ТНВД PE…P;

6. Колонный прижим для установки насосов на накладках;

7. Угловой кронштейн для установки ТНВД фланцевого крепления;

8. Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EPVA; NP-PEA Zexel;

9. Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19;

10. Сменные кольца к переходному фланцу Ø46мм EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel;

11. Переходные муфты

12. Комплекты трубок высокого давления

13. Установочные штуцера и наконечники для топливопроводов

14. Стендовая форсунка с трубопроводом высокого давления

15. Мерная колба 150 мл 12 шт.

16. Мерная колба 45 мл 12 шт.

17. Пеногаситель для использования отечественных форсунок (ЯМЗ, КамАЗ, УТН и д.р.) 12 шт. (пластик)

Дополнительные опции для стенда 12PSB

1. Станция смазки (стационарная или внешняя);

2. Принудительная система охлаждения.



Отзывы о данном стенде:

Валерий, г. Уфа.

Приобрели стенд 12PSB, в 2016 году. Рассматривали многие варианты, остановились на китайской модели. Все работаем, сбоев не дает, немного шумноват.

Егор, г. Томск

В целом все на уровне, цену полностью оправдывает. Выбирал стенд исходя из бюджета!

Олег, г. Киров

Пожелания, добавьте в комплектацию стенда подставки под насосы Камаз! Не проблема конечно, но было бы приятнее сразу получить все в комплекте. В Целом все работает, все устраивает.

Игорь, г. Тюмень

Купил стенд под заказ! Привезли быстро за 26 дней, хотя обещали 35. Спасибо за оперативность, все работает.
